圖形液晶屏和段碼液晶屏有什麼區別？
2025-11-12

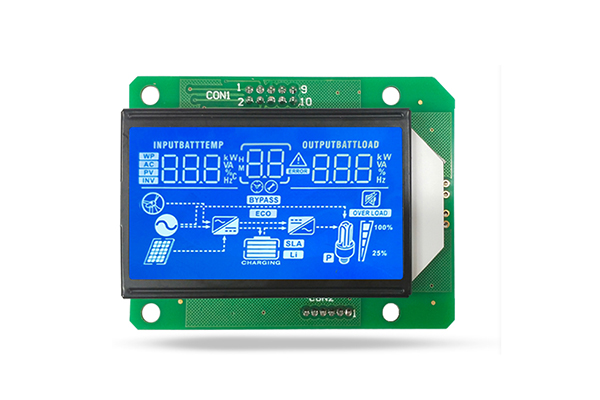

段碼液晶顯示：通過預先設計的“段”顯示數字、符號、單位等固定內容的液晶顯示器。每個“段”都是一個獨立的電極。只能用於數字和字符的簡單顯示。

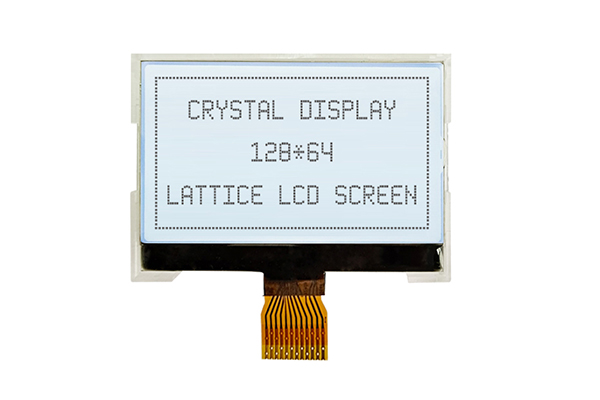

圖形液晶顯示：由大量獨立像素（點）組成的矩陣，可以顯示任何文本、圖形或圖像。像素通常採用行列驅動的方式進行控制。例如，128x64 點陣 LCD 屏幕垂直有 64 個點，水平有 128 個點，總共 128x64 點。如下圖所示。
段碼液晶顯示器和圖文液晶顯示器的顯示原理
| 物品 |
段碼液晶顯示 |
圖形液晶顯示 |
| 原則 |
固定段通電後出現導電區域，例如“8”由7段組成。 |
由若干行和列交叉形成的像素矩陣，每個點都可以單獨控制。 |
| 操作說明 |
驅動電極數量少 |
需要行列驅動IC |
| 驅動方式 |
靜態驅動或簡單的多路復用 |
動態行列掃描驅動程序 |
典型應用
段碼液晶顯示器：電子秤、時鐘、計算器、家電面板、儀表板
圖形液晶顯示屏：工業控制設備、醫療設備、POS機、測量儀器、車載顯示器、中文菜單界面等
段碼顯示和圖形顯示如何選擇？
這取決於您的項目要求：
選擇段碼液晶屏：
1.顯示的內容是固定且有限的（如數字、幾個單詞或圖標）。
2、對成本極其敏感，需要規模化生產。
3、對功耗要求極高，設備需要長時間由電池供電。
4、無需顯示漢字或複雜圖形。
選擇圖形液晶屏：
1、需要顯示漢字、變量字符串、動態圖形或動畫
2、顯示內容需要根據用戶操作或外部輸入頻繁改變
3、對UI界面的美觀性和交互性有要求。
