是什麼讓 0.96 吋 PM OLED 顯示模組 SSD1306 對於嵌入式專案如此可靠？
這0.96吋PM OLED顯示模組SSD1306 has become one of the most widely used miniature display solutions in embedded electronics, IoT devices, wearable systems, and DIY engineering projects. This article explores its architecture, performance advantages, integration methods, and real-world applications in detail. It is designed to help engineers, product designers, and hobbyists understand why this compact OLED module is trusted for high-clarity output, low power consumption, and long-term stability in demanding environments.
目錄
- 1. 0.96吋PM OLED顯示模組SSD1306概述
- 2. 內部架構及工作原理
- 3. 主要特點和優勢
- 4. 技術規格說明
- 5. 如何整合SSD1306 OLED模組
- 6. 通訊介面（I2C 與 SPI）
- 7. 功耗和效率
- 8. 常見問題及解決方法
- 9. OLED 與 LCD 比較
- 10. 實際應用場景
- 11. 工程師的設計注意事項
- 12. 常見問題
- 結論
1. 0.96吋PM OLED顯示模組SSD1306概述

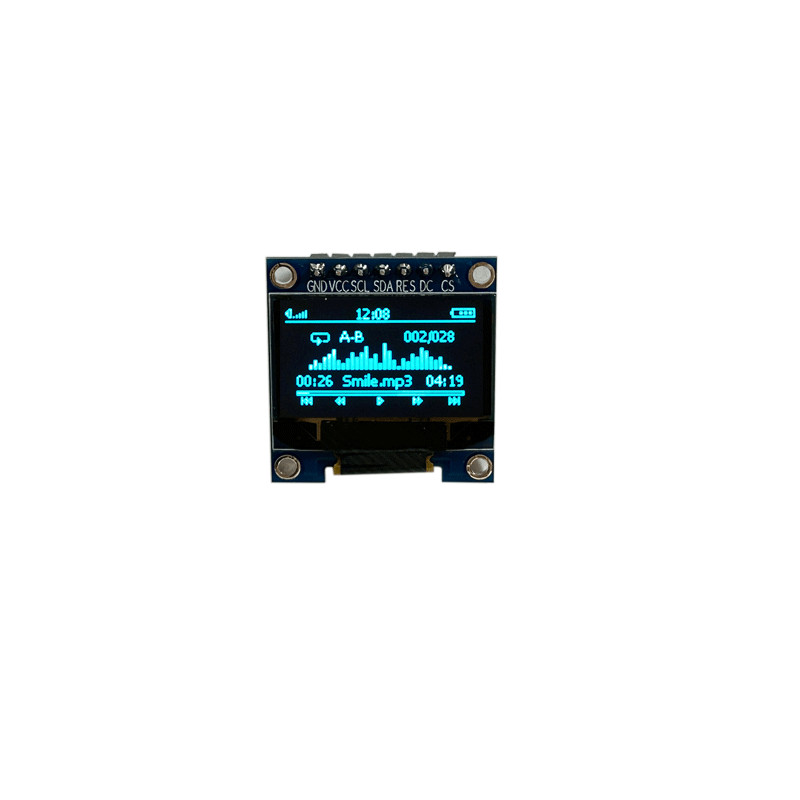

這0.96吋PM OLED顯示模組SSD1306 is a compact organic light-emitting diode display commonly used in microcontroller-based systems. Unlike traditional LCDs, OLED technology emits light directly from each pixel, eliminating the need for backlighting. This results in deeper contrast, thinner structure, and superior viewing angles.
SSD1306 驅動器 IC 控制像素級操作並管理微控制器和顯示矩陣之間的通訊。由於其簡單和高效，它已成為 Arduino、ESP32、Raspberry Pi 和其他嵌入式平台的標準選擇。
2. 內部架構及工作原理
此模組的核心是 SSD1306 控制器，負責處理記憶體映射、顯示刷新週期和命令解釋。顯示器由 128x64 像素矩陣（通常）組成，其中每個像素都是獨立控制的。
Unlike LCDs, OLED panels do not require a backlight. Each pixel emits its own light when voltage is applied. This self-emissive property allows extremely high contrast ratios and near-perfect black levels.
- 像素驅動的發射系統
- 整合顯示 RAM (GDDRAM)
- 用於定時控制的內部振盪器
- 內建升壓電路
3. 主要特點和優勢
0.96 英寸 PM OLED 显示模块 SSD1306 的受欢迎源于其性能与简单性的结合。以下是其主要優點：
- 超高對比（通常為 2000:1 或更高）
- 寬視角可達 160°
- 靜態顯示模式下功耗極低
- 無需背光系統
- 適合動畫的快速反應時間
- 緊湊的 PCB 佔地面積，適用於空間受限的設備
這些功能使其特別適用於能源效率至關重要的電池供電系統和便攜式電子產品。
4. 技術規格說明
了解技術規格有助於工程師根據其專案要求選擇正確的顯示配置。
| 範圍 | 規格 |
|---|---|
| 顯示尺寸 | 0.96英寸 |
| 解決 | 128 × 64 像素 |
| 驅動IC | SSD1306 |
| 介面 | I2C/SPI |
| 工作電壓 | 3.3V – 5V（取決於模組） |
| 耗電量 | 非常低（取決於亮度和使用情況） |
這些規格強調了其與大多數微控制器生態系統的兼容性，而無需額外的電源調節複雜性。
5. 如何整合SSD1306 OLED模組
整合是此模組最強的優勢之一。即使是初學者也可以透過簡單的步驟來實現。
- 步驟1：正確連接VCC和GND接腳
- 步驟2：選擇通訊協定（I2C最常見）
- 步驟3：在微控制器平台上安裝SSD1306庫
- 第 4 步：在韌體中初始化顯示
- 第 5 步：將圖形或文字資料傳送到螢幕緩衝區
由於該模組已經包含了大多數所需的組件，因此不需要外部驅動電路。
6. 通訊介面（I2C 與 SPI）
SSD1306同時支援I2C和SPI通信，每種通信都有獨特的優點。
I2C 由於其簡單性而被廣泛使用，僅需要兩條數據線（SDA 和 SCL）。這降低了佈線複雜性，使其成為緊湊型嵌入式系統的理想選擇。
另一方面，SPI 提供更快的資料傳輸速率，在涉及動畫或頻繁螢幕更新的應用程式中是首選。
- I2C：佈線最少，速度較低，非常適合感測器和簡單顯示器
- SPI：刷新速度更快，需要更多引腳，更適合圖形密集系統
7. 功耗和效率
One of the most important advantages of OLED technology is its energy efficiency. The 0.96 inch PM OLED Display Module SSD1306 consumes power only when pixels are lit. Black pixels require virtually no energy.
這使得它在以下方面特別有用：
- 電池供電的物聯網設備
- 穿戴式電子產品
- 便攜式測量工具
然而，持續顯示全白螢幕會顯著增加功耗，因此優化 UI 設計至關重要。
8. 常見問題及解決方法
即使該模組可靠，用戶也可能會遇到整合問題。以下是常見問題及解決方案：
- 空白畫面：檢查 I2C 位址和接線連接
- 顯示閃爍：確保供電穩定
- 不正確的輸出：驗證庫配置和解析度設定
- 低亮度：調整軟體對比度設定
大多數問題與軟體相關，而不是硬體缺陷。
9. OLED 與 LCD 比較
| 特徵 | OLED（SSD1306） | 液晶顯示器 |
|---|---|---|
| 背光 | 不需要 | 必需的 |
| 對比 | 非常高 | 緩和 |
| 電力使用 | 較低（深色模式效率） | 恆定背光消耗 |
| 厚度 | 超薄 | 加厚 |
| 可視角度 | 寬的 | 有限的 |
10. 實際應用場景
0.96吋PM OLED顯示模組SSD1306的多功能性使其適用於廣泛的產業和應用。
- 智慧家庭控制器
- 穿戴式健身設備
- 工業感測器顯示器
- DIY Arduino 專案
- 醫療便攜式監護系統
- 電池管理系統
其緊湊的尺寸和清晰度使開發人員即使在非常小的設備中也可以整合有意義的使用者介面。
11. 工程師的設計注意事項
使用此模組進行設計時，工程師應考慮電氣穩定性、UI 最佳化和熱條件。
- 避免連續全螢幕亮度以延長使用壽命
- 使用適當的上拉電阻進行 I2C 通信
- 確保電壓與微控制器邏輯電平相容
- 優化幀更新以減少功耗
良好的設計實踐可顯著提高性能和耐用性。
12. 常見問題
Q1：SSD1306可以顯示顏色嗎？
不，它是單色顯示器（通常是白色、藍色或黃色變體）。
Q2: 與Arduino相容嗎？
是的，它受到多個開源程式庫的廣泛支援。
Q3：需要背光嗎？
不，OLED 技術是自發光的。
Q4：模組的壽命是多少？
通常需要數萬小時，具體取決於使用模式。
Q5：可以顯示動畫嗎？
是的，但建議使用 SPI 介面以獲得更流暢的效能。
結論
0.96 吋 PM OLED 顯示模組 SSD1306 仍然是緊湊型電子系統最實用、最高效的顯示解決方案之一。其高對比度、低功耗和簡單整合的結合使其成為多個行業的工程師和開發人員的首選。
從原型開發到商業嵌入式產品，該模組提供了難以比擬的性能和經濟性之間的平衡。
對於高品質的顯示模組和客製化解決方案，深圳市精達顯示技術有限公司提供根據您的專案要求量身定制的專業製造支援和技術專長。
聯絡我們探索合作機會、索取樣品或討論適合您下一個嵌入式系統設計的客製化顯示解決方案。
