128x64 LCD 顯示器 STN 正模式圖形螢幕
這款 128x64 LCD 顯示器 STN 正圖模式圖形螢幕專為工業級可靠性和大規模生產而設計。
模組編號：JDA12864-23001
技術：COB技術
視角：廣視角
工作溫度：-20至70℃
驅動晶片：AIP31107&AIP31108
發送詢問
產品描述
本產品專為工業級應用而製造128x64 LCD 顯示器 STN 正模式圖形螢幕提供清晰的點陣視覺效果。採用 3.0V 電源和 AIP31107 驅動器 IC，確保控制面板、醫療設備和智慧電錶的穩定性能。
128x64 LCD 顯示器 STN 正圖模式圖形螢幕：特性與規格
採購可靠的128x64 LCD 顯示器 STN 正模式圖形螢幕 requires a supplier who understands both optical performance and mass production consistency. The JDA12864-23001 module is built around these exact needs. By pairing mature STN positive mode glass with a robust COB assembly, it provides a highly cost-effective visual solution.
這128x64 LCD 顯示器 STN 正模式圖形螢幕 utilizes the AIP31107 and AIP31108 driver ICs, operating under a 1/64 duty and 1/9 bias driving scheme. The 6 o'clock viewing direction and 128x64 dot matrix make it highly versatile. We also support customizing the driving IC to perfectly match your existing PCB and firmware.
|
顯示內容和電壓 128×64 點 | 3.0V |
|
|
驅動IC及方案 AIP31107&AIP31108|| 1/64 佔空比，1/9 偏置 |
|
|
活動面積和溫度。 56.28 × 38.36 毫米 | -20至70℃ |
|
| JDA12864-23001技術參數 | |
| 模組編號 | JDA12864-23001 |
| 模組尺寸 | 78(長)×70(寬)×12.5(高)毫米 |
| 觀賞區 | 62.00(長)mm×44.00(寬)mm |
| 活動區域 | 56.28(長)mm×38.36(寬)mm |
| 顯示內容 | 128×64點 |
| 電源 | 3.0V |
| 驅動IC | AIP31107&AIP31108 |
| 駕駛方案 | 1/64 佔空比，1/9 偏置 |
| 觀看方向 | 6點鐘 |
| 工作溫度 | -20至70℃ |
| 儲存溫度 | -30至80℃ |
STN正圖屏的應用
由於其高可靠性和成本效益，該128x64 LCD 顯示器 STN 正模式圖形螢幕被工程師廣泛選擇，以滿足各種 HMI 和資料顯示要求：
▸ 工業控制系統- 變頻器、PLC 介面和機器控制面板。
▸ 醫療設備- 病人監視器、診斷設備和可攜式健康計。
▸ 交通運輸- 停車場導引系統、售票機和資料記錄器。
▸ 消費性電子產品- 智慧家電、音訊設備、測量工具。
|
工業應用中的 128x64 LCD 顯示器 STN 正圖模式圖形螢幕。 |

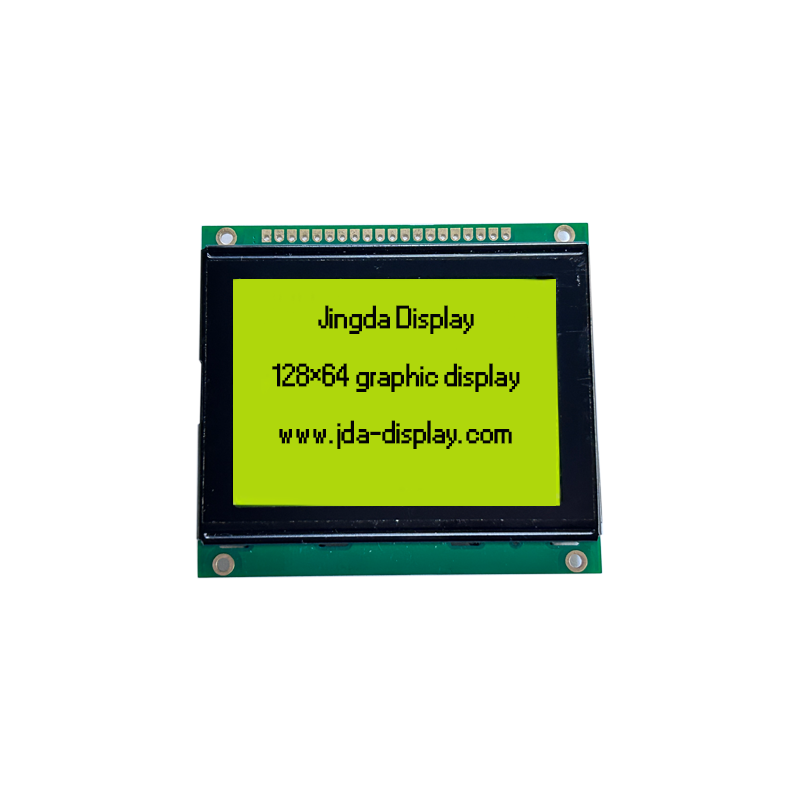

STN 正片模式顯示器顯示點陣資料。 |
客製化及量產支持
這個目錄模組是一個很好的起點，但我們的能力遠遠超出了標準零件的範圍。如果您需要完全客製化128x64 LCD 顯示器 STN 正模式圖形螢幕，我們的工程團隊隨時準備提供協助。我們提供客製化玻璃工具、引腳重新設計和替代背光顏色。
|
驅動IC客製- 修改 AIP31107/31108 設定以符合您現有的韌體。 偏光片及背光源- 具有白色、藍色或綠色 LED 背光的反射式、透反射式或透射式選項。 連接器類型- 排針、Zebra 連接器或 FPC 電纜，適合您的組裝流程。 快速報價- 發送您的圖紙和年度需求，以便在 24 小時內收到全面的報價。 |
若要與其他單色顯示選項進行比較，請造訪我們的圖形液晶顯示幕類別頁面。您也可以探索我們的128×64液晶顯示模組 FSTN正顯模組用於替代光學模式。如果您的項目需要更簡單的數字讀數，段碼液晶顯示器部分可能會提供更具成本效益的解決方案。
製造品質和 EEAT 承諾
深圳市精達顯示技術有限公司自2015年起生產單色液晶模組。我們在福建的6000平方米無塵工廠擁有100級和1000級潔淨室，確保每一個128x64 LCD 顯示器 STN 正模式圖形螢幕 is assembled without contamination. We strictly follow ISO quality management protocols and can provide RoHS compliance and inspection reports for procurement audits. Every batch undergoes rigorous electrical and optical testing before shipment.
常見問題解答
這款128x64 LCD Display STN Positive Mode Graphic Screen的驅動IC可以客製化嗎？
Yes. The standard configuration uses AIP31107 and AIP31108. However, we can customize the driver IC according to your specific firmware or hardware requirements for volume production.
這款 12864 圖形 LCD 模組的最小訂購量是多少？
最小起訂量取決於它是庫存標準配置還是需要客製化工具。對於標準樣品和批量訂單，請在 24 小時內聯繫我們的工程團隊以獲取報價。
STN正片模式需要背光嗎？
STN 正型顯示器通常是反射型或透反射型。根據您的應用環境，可以在模組中添加 LED 背光陣列，以實現低光可讀性。
大量生產訂單的交貨時間是多少？
標準樣品通常在 3 至 7 個工作天內出貨。對於批量生產，交貨時間根據您的年產量和模具要求與報價一起確定。
