LVDS顯示器的優點及應用領域

LVDS顯示器經歷了數十年的市場發展，已成為工業、汽車、醫療、商業領域大液晶螢幕的首選介面解決方案。 LVDS作為一種高可靠性差分訊號傳輸技術，LVDS完美解決了傳統平行顯示介面電磁幹擾高、傳輸距離短、功耗高、穩定性差等痛點。

什麼是LVDS液晶顯示技術？

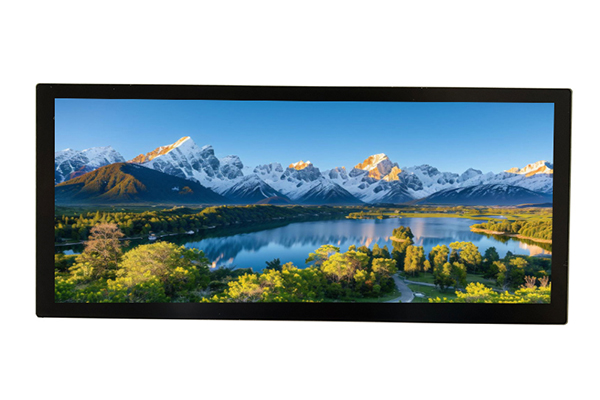

LVDS TFT液晶顯示器 is a low-voltage differential signal transmission standard launched in accordance with IEEE industry specifications, specially designed for high-speed digital video signal transmission. Different from single-ended signal transmission adopted by traditional RGB parallel interfaces, LVDS relies on paired differential lines to transmit data signals. It uses a 3.5mA constant current source drive mode, with a signal voltage swing of only 350mV, which is far lower than the 3.3V or 5V voltage swing of traditional single-ended interfaces . This low-voltage and low-current working mode fundamentally optimizes the power consumption and signal interference problems of display transmission systems.

A complete LVDS display system consists of three core parts: a transmitter, differential transmission cables, and a receiver. The transmitter converts parallel video data output by the main control chip or graphics processor into serial differential signals; the differential cable group transmits high-speed data; the receiver restores the serial signals to parallel data and outputs them to the LCD screen driver board.

LVDS液晶顯示器的核心技術及應用優勢

LVDS液晶顯示器的長期市場主導地位源自於其獨特的技術優勢，恰好符合工商業顯示情境的高穩定性、高適應性、低故障率要求。與傳統的平行RGB介面和新興的MIPI介面相比，LVDS在中大型顯示設備和複雜的工作環境中具有不可替代的綜合優勢。

1.超低電磁幹擾

Electromagnetic interference (EMI) and external signal noise interference are the main factors causing display screen flicker, color distortion, and screen flashing. LVDS adopts differential signal transmission logic, and the two paired signal lines always transmit equal and opposite signals. During the transmission process, the electromagnetic fields generated by the two lines cancel each other out, which greatly suppresses electromagnetic radiation.

2、低功耗、高能效

功耗控制是顯示設備性能的關鍵指標，特別是對於供電有限的車載、便攜式醫療、戶外商用顯示設備。

3.接線簡單，系統整合度高

傳統的並行RGB介面需要包含資料線、時脈線、控制線等20多條訊號線，佈線複雜，線纜體積大，佈線難度高。 LVDS只需要4-6個差分對加上少量的接地線和時脈線即可完成高清視訊訊號的傳輸，大大簡化了設備內部的佈線。

4. 寬溫度適應與超高運轉可靠性

大多數工業和車載顯示場景都要求設備在極端溫度環境下穩定工作。 LVDS液晶顯示器支援-30°C至+85°C的寬工作溫度範圍，在高溫車間、低溫室外環境以及溫度變化劇烈的車輛運行環境下均能保持穩定的訊號傳輸和正常的畫面顯示。

LVDS液晶顯示器的主要應用領域

依托上述技術優勢，LVDS液晶顯示器已全面涵蓋中大尺寸高可靠性顯示場景，並在工業控制、汽車電子、醫療設備、商業顯示、智慧消費電子領域形成穩定成熟的應用佈局

1.工業控制與智慧製造領域

工業控制是最核心的應用領域LVDS液晶顯示器，涵蓋工業一體機、PLC控制螢幕、工業觸控顯示器、設備操作面板、智慧監控終端。

2、汽車電子及車上顯示領域

隨著智慧汽車的快速發展，儀錶板、中控大螢幕、乘客娛樂螢幕、後視監視器等車載顯示設備對顯示穩定性、安全性、環境適應性等提出了更高的要求。

3.醫療設備及精密醫療顯示領域

醫用監視器、B超儀、心電圖顯示器、手術導航螢幕等醫療顯示設備要求超高的畫面清晰度、穩定性和零訊號幹擾，因為顯示精確度直接關係到醫療診斷結果和手術安全。

4.商用顯示及智慧數位看板領域

商場廣告螢幕、辦公室數位看板、展廳顯示器、戶外智慧宣傳螢幕等商業顯示場景，要求長時間不間斷運作、畫面顯示高畫質、環境適應能力強。 LVDS液晶显示器因其性价比高、性能稳定而广泛应用于商业显示终端。

5.智慧家庭及消費性電子顯示領域

在消費性電子領域，LVDS液晶顯示器廣泛應用於智慧電視、筆記型電腦螢幕、智慧冰箱顯示器、智慧門鎖顯示器終端等。 LVDS作為一種成熟的高速傳輸技術，可滿足消費性電子產品的高清顯示需求，其簡化的佈線有助於降低產品的厚度和重量，實現智慧終端的輕薄設計。

For the Future Development Trends of LVDS LCD Display Technology. With the upgrading of industrial intelligence, vehicle intelligence, and high-end medical equipment, the market has put forward higher requirements for display resolution, transmission speed, and environmental adaptability. As a mature and iterative technology, LVDS is also constantly upgrading and optimizing. At present, high-speed LVDS technology has realized stable transmission of 4K high-definition signals, and further improves bandwidth and transmission efficiency through multi-lane superposition technology.

核心優勢LVDS顯示關鍵在於高速率、低功耗、低噪音、長距離傳輸。因此，它不僅在現代顯示器介面中佔據主導地位，而且在通訊、工業、汽車、醫療、航空航天等需要高訊號完整性的領域中發揮關鍵作用
