段式液晶顯示器 VA 負性液晶模式
JDA company is a professional segment LCD display manufacturer and supplier in Shenzhen, China. The segment LCD display VA negative LCD mode is a display solution commonly used in Home Appliances, Medical Equipment, Instrumentation and Industrial Control Devices, known for its high efficiency, low energy consumption and clear visual presentation. Our LCD products have the advantage of high cost-effectiveness and can provide a good LCD solution for clients.
模組編號：JDA0301-19101A1
技術：COB技術
工作溫度：-20至70℃
驅動IC：TCP802-01
視角：廣視角
發送詢問
產品描述
這段式液晶顯示器 VA 負性液晶模式工作電壓為 3.3V，在深黑色背景上顯示明亮的白色部分。它專為逆變器、UPS 系統、儀表和工業控制面板而設計，其中對比度和長期穩定性比顏色更重要。
段式 LCD 顯示器 VA 負 LCD 模式：規格與應用
工程師們正在尋找一個段式液晶顯示器 VA 負性液晶模式通常同時需要三件事：在強環境光下保持清晰的螢幕、與現有 3.3V 板匹配的驅動器方案，以及可以在整個生產過程中重複相同品質的供應商。 JDA0301-19101A1 正是圍繞著這項要求而建構的。

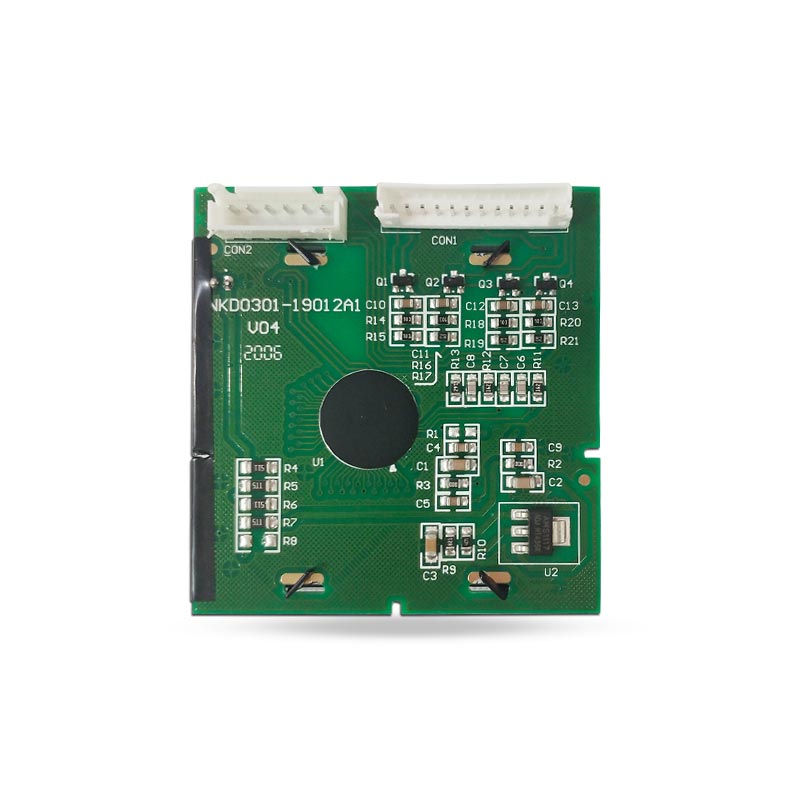

這段式液晶顯示器 VA 負性液晶模式將負模玻璃與 COB（板上晶片）組件配對，因此 TCP802-01 驅動器直接位於 PCB 上，並且該單元作為一個成品組件安裝。透過透射式偏光片及其後方的 LED 背光，顯示器可產生帶有白色部分的近乎黑色背景。
|
LCD 型別和邏輯電壓 VA / 負 | 電源電壓=3.3V |
|
|
驅動IC及方法 TCP802-01 | | 1/3 佔空比，1/2 偏移 |
|
|
活動面積和溫度。 46 × 41 毫米 | -20至70℃ |
|
| JDA0301-19101A1 規格 - 段式 LCD 顯示器 VA 負 LCD 模式 | |
| 模組編號 | JDA0301-19101A1 |
| 液晶螢幕類型 | VA / 負 |
| 組裝技術 | COB（板上晶片） |
| 模組尺寸 | 58(寬)×60(高)×15.8(長)毫米 |
| 顯示 VA（有效區域） | 46（寬）×41（高）毫米 |
| 驅動方式 | 1/3 佔空比，1/2 偏置 |
| 驅動IC | TCP802-01 |
| 視角 | 12點 |
| 偏光片類型 | 透射式 |
| 工作溫度 | -20至70℃ |
| 儲存溫度 | -30至80℃ |
為什麼工程師選擇我們的段式 LCD 顯示器 VA 負 LCD 模式
|
01 與真實櫥櫃的對比 這段式液晶顯示器 VA 負性液晶模式提供真正的深黑色背景，而不是 TN 顯示器典型的灰色清洗，因此照明部分在明亮的工廠照明下和煙熏面板後面保持可讀。 |
|
02 低功耗、長現場壽命 單色段技術僅繪製背光和驅動器所需的內容。沒有視訊處理，沒有刷新開銷，也沒有熱量積聚，適合連續供電的儀表和逆變器前面板。 |
|
03 直接電氣相容性 具有 1/3 佔空比和 1/2 偏壓驅動的 3.3V 邏輯電源與大多數逆變器、UPS 和計量平台上使用的 MCU 電源軌相匹配，從而減少了電平轉換或外部驅動器重新設計的需要。 |
段碼液晶模組用在什麼地方
負 VA 光學、寬工作溫度和 COB 穩健性的結合使得這款段式液晶顯示器 VA 負性液晶模式跨多個裝置類別的實用選擇：
▸ 太陽能逆變器和 UPS 系統- 遠距離可見的狀態讀數、故障碼和輸出參數。
▸ 智慧計量- 電錶、水錶和瓦斯表必須在十年內保持清晰可讀。
▸ 工業控制及儀器儀表- 變頻器、功率計、測試設備和控制櫃。

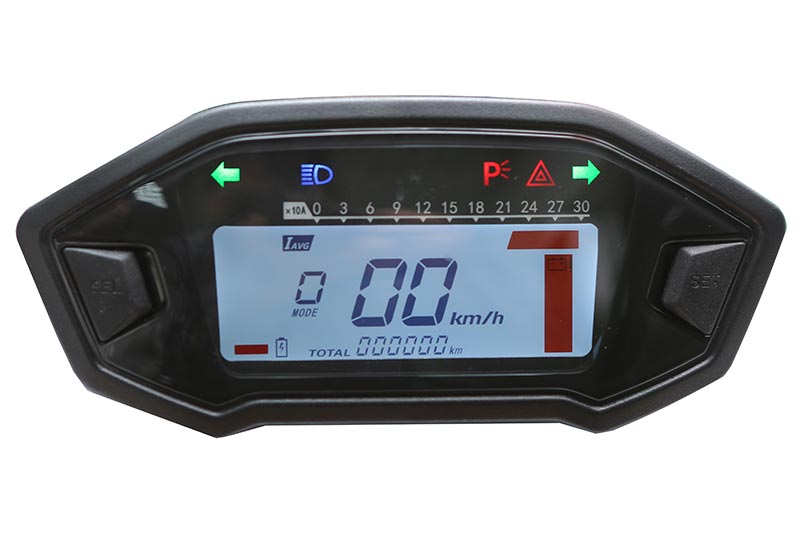

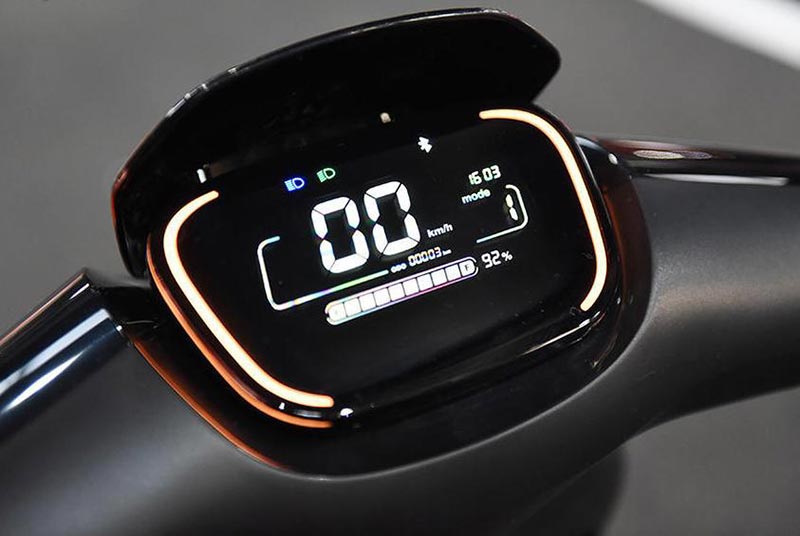

▸ 汽車和運輸電子- 輔助儀表板和監控單元。
|

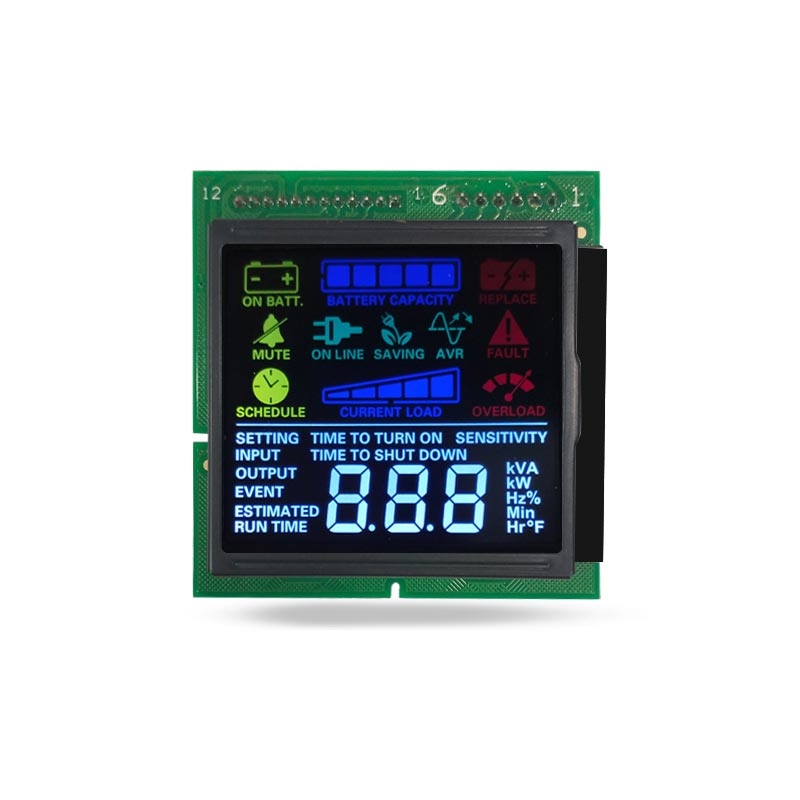

段式 LCD 顯示器 電源逆變器前面板中的 VA 負 LCD 模式。 |
用於太陽能逆變器和 UPS 讀數的段式 LCD 模組。 |
如果您的專案需要更寬的光學窗口而不是固定的 12 點鐘方向，太陽能VA全視角段碼液晶顯示屏以相同的負模式外觀滿足該要求。預算緊張的買家通常會評估HTN負性7段液晶顯示並聯。
客製化、樣品和訂購
這catalogue module is a starting point, not a fixed item. Most of our custom display projects begin with a customer drawing or a sample taken from an existing product, and end with a matched module that drops into the same housing. Whether you need a standard COB assembly or a fully tailored 段式液晶顯示器 VA 負性液晶模式，我們的工程團隊支持您的設計。
|
分段圖稿和玻璃尺寸- 新的分段模式、圖示和標誌適合您的佈局。 引腳排列和連接器選項- 引腳分配、FPC 或引腳接頭端接與您的 PCB 相符。 背光和顏色- 白色、藍色或琥珀色 LED 背光燈，以適應外殼和品牌語言。 24小時內報價- 發送您的圖紙、年產量和目標價格，並在下一個工作日收到定價和技術回應。 加工前的樣品- 標準樣品通常在圖紙確認後 3 至 7 個工作天內發貨。 |
更廣泛範圍的完整技術文件可在段碼液晶顯示類別頁面，如果您的設計正在轉向彩色介面，單色 LCD 和 OLED 顯示屏部分解釋了段、字元、圖形和 PMOLED 模組各自最適合的位置。
製造、測試和品質文件
深圳市精達顯示技術有限公司成立於2015年9月，在福建武平擁有6000平方公尺的無塵工廠。我們的每一批段式液晶顯示器 VA 負性液晶模式在包裝前通過進料檢驗、過程檢查以及最終電氣和光學測試。我們持有 ISO 品質管理認證，並可根據要求提供 RoHS 合規文件。
潔淨車間內的COG和COB裝配線。
ISO 品質管理和 RoHS 文件。
常見問題解答
此段式 LCD 顯示器 VA 負 LCD 模式的段佈局和腳位排列可以客製化嗎？
Yes. Segment artwork, glass size, pin assignment, backlight colour and connector type can all be modified from your drawing or a reference sample. Engineering review and pricing are returned within 24 hours.
這個模組需要背光嗎？
此版本使用透射式偏光片，因此需要 LED 背光才能進行低光源閱讀。通常指定白色或藍色背光，在黑色背景上產生白色片段。
VA 陰性與 HTN 陰性相比如何？
這Segment LCD Display VA Negative LCD Mode offers deeper black levels, higher contrast and a wider viewing range; HTN negative is a lower-cost alternative with narrower viewing angles. Both are monochrome segment displays.
我應該計劃多長時間？
報價在24小時內發出。標準樣品通常在圖紙確認後3至7個工作天內發貨，批量生產時間表與報價一起確認。
