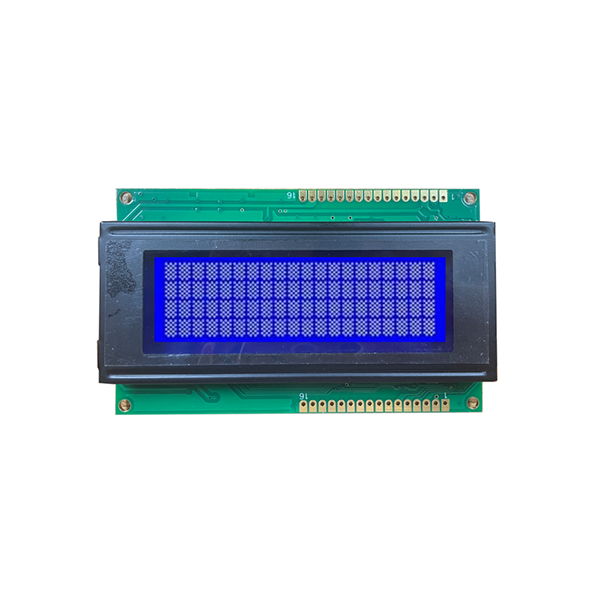

20x4 字元 LCD 顯示器 STN 正負 LCD 模式
這款中國製造的 20x4 字元 LCD 顯示器 STN 正負 LCD 模式為工業 HMI 提供多功能的 4 行佈局。
模組編號：JDA2004-01系列
技術：COB技術
視角：廣視角
工作溫度：-20至70℃
驅動晶片：AIP31066
發送詢問
產品描述

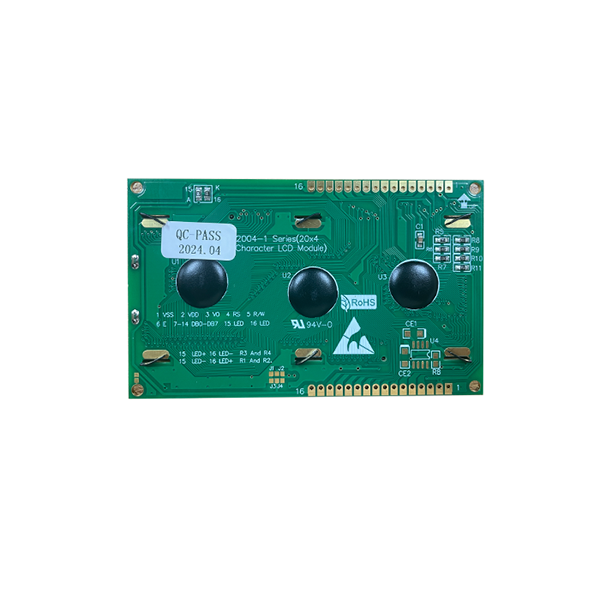

為工業 HMI 提供清晰、結構化的佈局，這20x4 字元 LCD 顯示器 STN 正負 LCD 模式採用 4 行、20 個字元的格式，配有 AIP31066 驅動程式和強大的 COB 元件。
20x4 字元 LCD 顯示器 STN 正負 LCD 模式概述
這20x4 字元 LCD 顯示器 STN 正負 LCD 模式是一款高度通用且可靠的顯示解決方案，專為要求嚴格的工業環境而設計。無論您需要選單導航、即時狀態更新或診斷，此模組都能提供清晰且結構化的視覺輸出。
這JDA2004-01 Series uses the AIP31066 drive IC and operates with a 1/16 duty, 1/5 bias driving scheme. The viewing angle is fixed at 6 o'clock. For buyers looking to integrate this 20x4 字元 LCD 顯示器 STN 正負 LCD 模式、標準 PCB 板和寬視角簡化了機械介面和工廠自動化面板中的安裝。
|
顯示內容 20*4個字符 |
驅動IC AIP31066 |
駕駛方案 1/16 佔空比，1/5 偏置 |
| JDA2004-01系列技術參數 | |
| 顯示內容 | 20*4字元（5*8點） |
| 外形尺寸 | 98(寬)*60(長)*13.2(高)毫米 |
| 觀賞區 | 77(寬)*25.2(長)毫米 |
| 活動區域 | 70.4(寬)*20.8(長)毫米 |
| 視角 | 6點鐘 |
| 背光選項 | 白色/黃綠色 |
| 工作溫度 | -20至70°C |
| 儲存溫度 | -30至80°C |
該 20x4 字元 LCD 模組的可用選項
為了適應不同的外殼設計和品牌美學，我們為此提供了三種標準光學配置20x4 字元 LCD 顯示器 STN 正負 LCD 模式。您可以選擇大量生產所需的確切 LCD 類型和背光顏色。
| 模組編號 | 液晶螢幕類型 | 背光顏色 |
| 2004SBW-01 | STN 藍色負片模式 | 白色的 |
| 2004SYG-01 | STN黃綠正模 | 黃綠色 |
| 2004SGW-01 | STN 灰正模式 | 白色的 |
應用和工業用例
這20x4 字元 LCD 顯示器 STN 正負 LCD 模式為操作員提供可靠且易於閱讀的介面。它被工程師廣泛選擇用於：
▸ 工廠自動化面板- 顯示機器狀態、錯誤代碼和操作參數。
▸ 診斷設備- 顯示醫療和測試設備中的即時數據和測量結果。
▸ 機械接口- 為工業機械提供選單導航和參數設定。
|
工業設備中的 20x4 字元 LCD 顯示器。 |

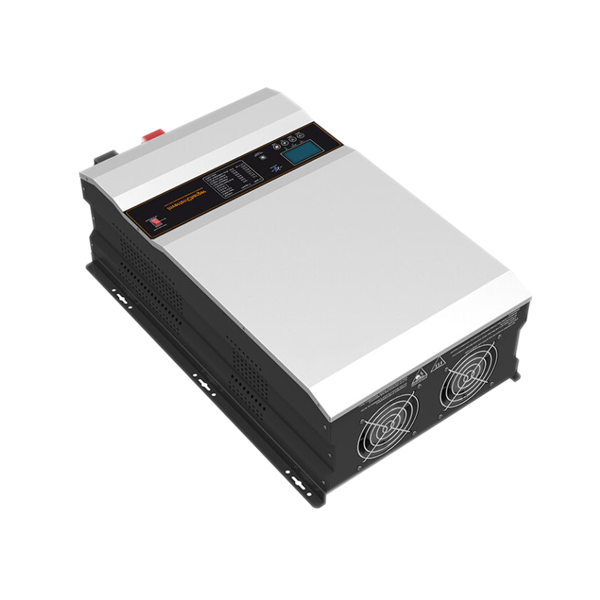

UPS 系統中的 STN 正負 LCD 模式。 |
精達客製供應
作為領先的顯示器製造商，我們為您提供全面支持20x4 字元 LCD 顯示器 STN 正負 LCD 模式要求。無論您需要調整 PCB 佈局、更改連接器類型或修改背光，我們的工程團隊都可以處理。
要探索其他格式，您可以查看我們的字元液晶顯示類別。如果您需要更高解析度的複雜圖形，請考慮我們的128x64 LCD 顯示器 STN 正模式圖形螢幕。對於更簡單的數位接口，我們的段碼液晶顯示器部分也可用。
憑藉我們 6000 平方米的無塵室設施和 ISO 品質管理，每一個20x4 字元 LCD 顯示器 STN 正負 LCD 模式在發貨前經過光學性能和電氣可靠性測試。將您的圖面或目標規格發送給我們的銷售團隊，以便在 24 小時內收到全面的報價。
常見問題解答
JDA2004-01系列三款機種有何不同？
三種型號提供不同的光學模式：2004SBW-01為STN藍底片，白色背光；2004SYG-01為STN黃綠正片，黃綠色背光；2004SGW-01為STN灰正片，白色背光。
這款 20x4 字元 LCD 顯示器 STN 正負 LCD 模式是否包含 PCB 板？
是的，這款字元 LCD 模組採用 COB 技術構建，並配有標準 PCB 板，可輕鬆安裝並整合到您現有的硬體中。
最小訂購量和交貨時間是多少？
對於標準配置，我們支援樣品訂單和批量生產。將您的要求發送給我們，我們的團隊將在 24 小時內提供報價和交貨時間。
AIP31066驅動IC可以客製化嗎？
標準模組使用AIP31066驅動程式。如果您的專案出於相容性原因需要不同的 IC，我們可以討論大量訂單的客製化解決方案。
